位移式傳感器的分類及原理

　　根據工作原理：

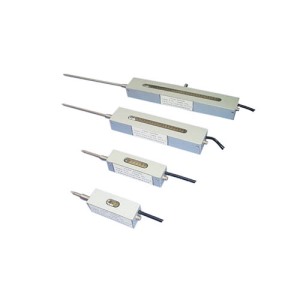

　　電位器位移傳感器

　　它通過電位計元件將機械位移轉換為電阻或電壓輸出，該輸出是其線性或任意函數。普通線性電位器和圓形電位器都可以分別用作線性位移和角位移傳感器。然而，設計用于測量位移的電位器需要位移變化和電阻變化之間的明確關系。電位器式位移傳感器的動刷與被測物相連接。

　　物體的位移使電位器運動端的電阻發生變化，電阻值的變化反映了位移的大小，電阻值的增減指示了位移的方向。電源電壓通常加在電位器上，將電阻變化轉換成電壓輸出。線繞電位器在電刷移動時，其阻值以轉動電阻的步進變化，其輸出特性也呈步進變化。如果將這種位移傳感器用作伺服系統中的位移反饋元件，過大的階躍電壓會導致系統振蕩。因此，在電位器的生產中應盡量減少每匝的阻值。電位計型傳感器的另一個主要缺點是磨損。

　　磁致伸縮位移傳感器

　　通過內部非接觸式測控技術，準確檢測活動磁環的位置，測量被測產品的實際位移值。

　　它利用磁致伸縮原理，通過兩個不同磁場的交匯產生應變脈沖信號，從而準確到測量位置。測量元件為波導，波導內部的敏感元件由特殊的磁致伸縮材料制成。測量過程是在傳感器的電子腔內產生電流脈沖，電流脈沖在波導內傳輸，從而在波導外產生圓形磁場。當由于磁致伸縮的作用，在波導中會產生一個應變的機械波脈沖信號。這種應變的機械波脈沖信號以固定的聲速傳輸，并很快被電子室檢測到。

　　這種應變機械波脈沖信號在波導中的傳播時間與有源磁環和電子腔之間的距離成正比，通過測量時間可以高精度確定。

　　該傳感器采用高科技材料和先進的電子加工技術，因此可以在高溫、高壓和高振動環境下使用。即使電源中斷或重新連接，數據也不會丟失，無需復位為零。由于敏感元件為非接觸式，即使連續重復檢測，也不會對傳感器造成任何磨損，可大大提高檢測的可靠性和使用壽命
