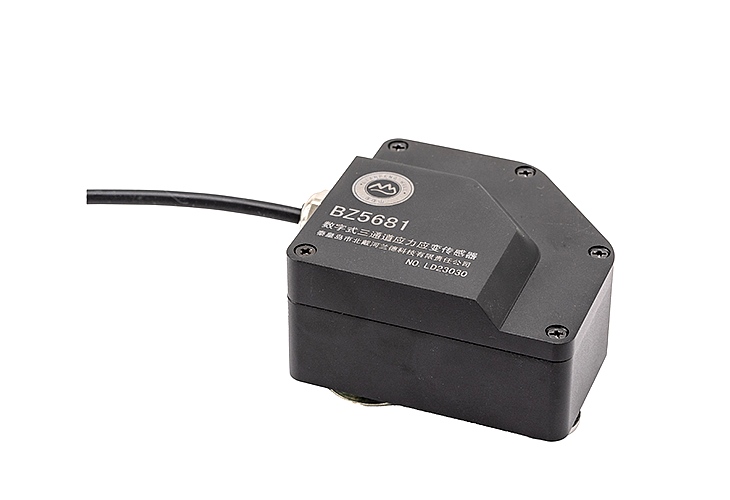

數字式三通道應力應變傳感器BZ5681

　　應用領域：

　　用于正在現場使用的大型設備，在結構表面安裝傳感器，無需鋪設線纜，無線傳輸的工況場合。

　　BZ5681數字式三通道應力應變傳感器具有以下顯著優勢。

　　1、不需要電纜連接：用無線數字通訊方式進行數據交換。

　　2、不需要更換電池：傳感器外部攜帶能量收集電源為傳感器供電。在傳感器使用壽命內不需要更換。

　　3、不需要海量數據傳輸：傳感器對采集的大量數據進行計算和處理，輸出所需要的簡明結果，不需要將海量數據直接上傳。

　　4、不需要消耗港口能源：所有傳感器自帶能量收集電源，綠色環保，不需要港口提供能源。有利于綠色港口建設。

　　BZ5681數字式三通道應力應變傳感器具有以下突出特點。

　　1、精zhun度：應變測量技術在應變測量領域是目前業界公認的高精度測量技術。例如稱重傳感器用很低的成本，很容易做到0.02%的精度。所以在大型結構短期應變測量中廣泛使用粘貼應變計的方法。

　　2、長期穩定性：高溫固化工藝粘貼應變計，穩定性至少超過十年。也是稱重傳感器表現出來的良好特性。

　　3、溫度自適應式應變轉換技術把溫度的影響分離出來：這是受專li保護的技術。原理上可以完全抵消溫度的影響，批量產品中將溫度的影響控制在誤差范圍之內。

　　4、解決高集成度的抗干擾問題：在狹小的空間內集合了應變轉換的微小模擬信號，單片機的高頻數字信號，以及更高頻率的無線電發射信號。能夠保證應變轉換的微小模擬信號面對近距離的高于自己上百萬倍的數字信號而不受干擾。

　　5、設計超低能耗的傳感器：在應變測量技術中要設計超低能耗的傳感器，首先要解決供橋能量的消耗。三個通道需要三倍的能量，在常規設計中，要使傳感器信號穩定，至少需要100毫瓦的能量。本傳感器供橋能量zui多為0.9毫瓦，可以小到0.1毫瓦，具有相當的技術難度。

　　6、解決傳感器的能量供應問題：傳感器加裝一個能量收集電源為傳感器供電。能量收集電源是將光能，振動能和電磁能收集在電池中。目前本項目的設計中，是將光能收集后轉換為電能。太陽能弱光板60mm×60mm的面積，不需要面對太陽，在白天任何方向都能滿足本項目的電能用量。光能轉換成電能時，由于光照度隨時間變化，轉換的電能也隨時間變化，采用能量收集芯片，將變化的電能分解成穩定的充電電壓和變化的電流給電池充電。

　　主要技術指標。

　　1、應變測量范圍：±5000με。

　　2、應變分辨率：0.1με。

　　3、主應力分辨率：0.01MPa。

　　4、應力夾角分辨率：0.01°。

　　5、測量精度：0.1%。

　　6、A/D轉換精度：24位。

　　7、采樣速率：1.25Hz，12.5Hz，50Hz可設置。出廠設置：12.5Hz。

　　8、數據處理時間間隔：10~90秒。出廠設置：10秒

　　9、無線通訊數據傳輸速率：115200b/s。

　　10、無線通訊頻段：433MHz。

　　11、無線發射功率：6.25，12.5，25，50，100mW可設置。出廠設置：25mW。

　　12、無線接收靈敏度：-100dB。

　　13、無線通訊時間間隔：15~45分鐘可調。出廠設置：20分鐘。

　　14、工作溫度范圍：-40~+80℃。

　　15、密封等級：IP67。

　　16、外形尺寸：90mm*90mm*60.5mm。

　　17、重量：200g。

　　18、安裝方式：膠粘。

　　19、數字輸入彈性模量：三字節，單位：MPa/ε。

　　20、數字輸入泊松比：二字節，泊松比*65536。

　　21、數字通訊其他內容：見《通訊協議》。

　　22、溫度輸出功能：數字輸出-40~+80℃，適合數據的進一步溫度補償。
