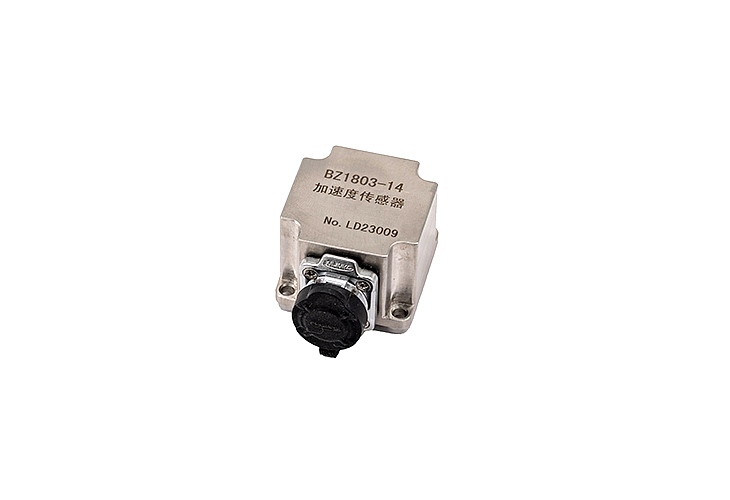

數字式加速度傳感器BZ1803

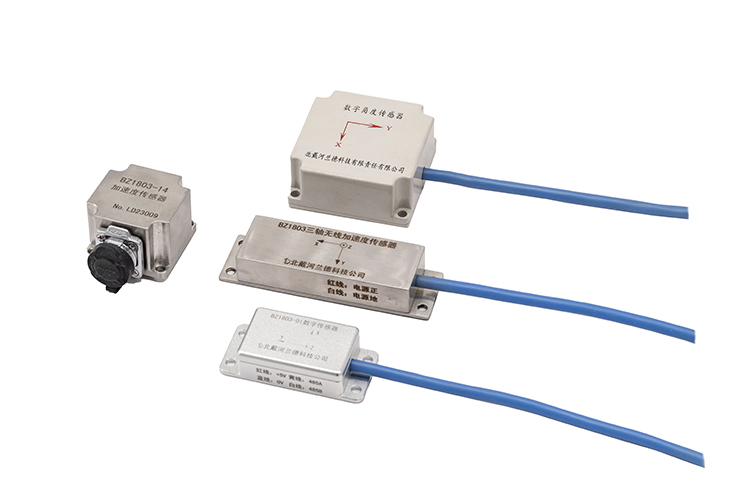

BZ1803系列數字加速度傳感器
BZ1803系列三軸數字加速度傳感器是一款小而薄的低功耗3軸加速度傳感器，分辨率高(13位)，測量范圍達±16g。數字輸出數據為16位二進制補碼格式，可通過RS485接口訪問。它可以在傾斜檢測應用中測量靜態重力加速度，還可以測量運動或沖擊導致的動態加速度。其高分辨率(3.9mg/LSB)，能夠測量不到1.0°的傾斜角度變化。
通過三個方向的加速度信號，可以測試出相對X、Y、Z三個方向的角度信號，可以作為多角度傳感器使用。
通過三個方向的加速度信號，可以通過一次積分運算得到X、Y、Z三個方向的振動速度，通過二次積分運算得到X、Y、Z三個方向的振動速度。
該傳感器提供多種特殊檢測功能。活動和非活動檢測功能通過比較任意軸上的加速度與用戶設置的閾值來檢測有無運動發生。敲擊檢測功能可以檢測任意方向的單振和雙振動作。自由落體檢測功能可以檢測器件是否正在掉落。這些功能可以獨立設置。集成式存儲器管理系統采用一個32級先進先出(FIFO)緩沖器，可用于存儲數據，從而將主機處理器負荷降低，并降低整體系統功耗。低功耗模式支持基于運動的智能電源管理，從而以極低的功耗進行閾值感測和運動加速度測量。
1.用于測量不同的物理量，例如振動加速度、振動速度、重力加速度、運動加速度（線加速度）、振動頻率、角度、溫度等。
2.多種數據分析功能，可以輸出瞬時值、平均值、方差、均方根值（有效值）、峰值、峭度、脈沖因子、波形因子、裕度因子、重心頻率、均方頻率，還可以進行頻譜分析，輸出想要的頻譜數據。
3.多種數據輸出方式：a、上電后實時輸出數據。b、接收指令后實時輸出數據。c、打包輸出數據。d、數據緩存后定時輸出數據。e、數據緩存后被叫時輸出數據。f、長時間篩選數據被叫時輸出數據。
4.多種硬件接口，RS232、RS232TTL電平、RS485、433MHz無線通訊等。
主要技術指標
1.測量方向：空間三軸向（X、Y、Z）。
2.測量范圍：±16g。分辨率：0.0039g
3.分辨率：13位（3.9 mg/LSB)。
4.非線性度：±0.5%。
5.跨軸靈敏度：1%。
6.0g偏移：X、Y軸：±150mg；Z軸：±250mg。
7.0g偏移與溫度的關系：X、Y軸：±0.4mg/℃；Z軸：±0.8mg/℃。
8.噪聲（采樣速率100Hz）：X、Y軸：2.9mg有效值；Z軸：4.2mg有效值。
9.可選帶寬：輸出數據速率3200(Hz)；帶寬1600(Hz)
10.數字濾波器：具有低通數字濾波功能，數字濾波器上限頻率由采樣速率的選擇自動完成。
11.嵌入式存儲器管理系統采用FIFO技術，可存儲32級數據。
12.具有單振/雙振檢測功能。
13.具有活動/非活動監控功能。
14.具有自由落體檢測功能。
15.電源電壓范圍：4.5 V至5.5 V。
16.RS485數字接口。波特率38400bit/s。
17.寬溫度范圍:-40°C至+85℃。
18.抗沖擊能力：10,000 g
所有數字傳感器采樣的數據在時間軸上都是連續的，無論是計算數據還是輸出數據，都不影響采樣數據的連續性。
多數數字傳感器有“單次測量”功能，可以讀取被叫時的瞬時值。
應用實例。
1.某臺設備的轉動疲勞試驗。
某臺設備是一個以轉動圓盤為核心的機械旋轉系統，需要對其進行5年以上的不間斷轉動疲勞試驗。
選用2只BZ1803數字傳感器，對稱安裝在圓盤的兩面，測量圓盤轉動系統在XYZ三個方向的加速度方差、均方根、峰值、峭度因子、脈沖因子、波形因子、裕度因子、重心頻率、均方頻率。
傳感器選擇433MHz無線通訊，通訊速率115200bit/s。電源用5VDC供電，電源的正負極用滑環與兩只傳感器連接。計算機通過USB口連接一個無線通訊模塊，作為主機與傳感器進行通訊。兩只傳感器設置不同的地址，作為從機使用。
計算機通過廣播功能同時啟動兩只傳感器連續測量數據，兩只傳感器不間斷的進行采樣和分析數據。計算機根據數據分析的時間間隔，先后讀取兩只傳感器的數據。計算機讀取數據與傳感器的采樣和分析同步進行，保證數據在時間上的連續性。
2.大型電力變壓器振動測量。
大型電力變壓器在工作時，電磁能量轉換會引起機械振動。機械振動值超范圍會影響變壓器的正常運行。
選擇BZ1803數字傳感器監測電力變壓器在XYZ三個方向的振動加速度有效值、峰值。
傳感器選擇RS485接口，通訊速率9600bit/s。電源用5VDC供電。計算機通過USB口連接一個USB轉RS485模塊，作為主機與傳感器進行通訊。多只傳感器設置不同的地址，作為從機使用。
由于大型電力變壓器的電磁輻射很強，傳感器通過磁力吸座與變壓器機械連接，傳感器的殼體與變壓器的殼體絕緣。使用效果良好
3.滾動軸承的故障診斷。
BZ1803數字傳感器輸出的加速度方差、均方根、峰值、峭度因子、脈沖因子、波形因子、裕度因子、重心頻率、均方頻率這些數據，對于滾動軸承的故障診斷而言，數據分析代替了圖形分析，簡化了故障診斷的復雜性。這方面的內容請參閱有關文章。
