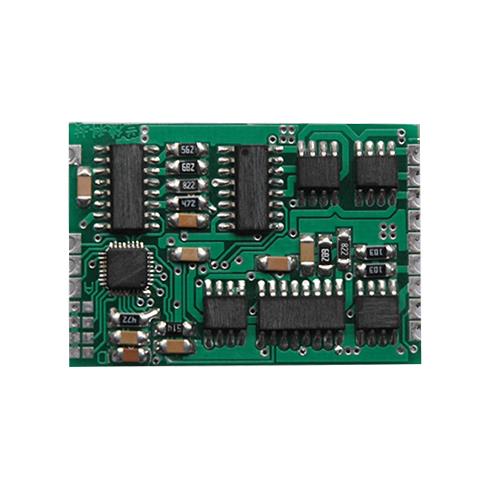

聲納放大器

電荷電壓電流放大器單通道放大器模塊尺寸： 40.5mm×28mm×6mm

放大器技術指標：

1、增益12分擋：1，2，4，8，16，32，64，128，256，512，1024，2048V/V（可按用戶要求增加固定放大倍數）。

2、高通濾波轉折頻率4分擋：1，1.5，2.2，3.3kHz（分擋數值可按用戶要求調整）。

3、高通濾波衰減：每擋12dB/倍頻+低于1kHz擋12dB/倍頻的頻帶外衰減。

4、低通濾波轉折頻率4分擋：4.7，6.8，8.5，10kHz（分擋數值可按用戶要求調整）。

5、低通濾波衰減：每擋-12dB/倍頻+高于10kHz擋-12dB/倍頻的頻帶外衰減。

6、輸入方式：差動電壓輸入。

7、輸入范圍：±4.9Vp。

8、輸入阻抗： 109Ω。

9、等效輸入噪聲有效值：1.5μV。

10、輸出方式：差動電壓輸出。

11、輸出差動電壓范圍：±4.9Vp（用戶可選擇差動電壓±2.4Vp，直流零點2.5V輸出）。

12、幅值精度：0.15%。

13、供電電壓：±5VDC。

14、電源功耗：60mW。

15、環境溫度：-20~+60℃。

16、環境濕度：85%。

17、控制方式：增益、高通濾波、低通濾波換擋由I2C總線控制。

18、 I2C總線電平：0~5V。

19、 I2C總線時鐘頻率：≤50kHz。

20、擋位記憶：擋位得到記憶，掉電不丟失。

21、控制系統睡眠：在控制指令完成后4.19秒內控制系統睡眠。系統睡眠后，主時鐘停止工作，程序暫停，數字電路功耗由30mW降至10μW，將數字脈沖的影響降為零。模擬通道正常工作。

22、控制系統喚醒：系統不需要任何為喚醒而設計的電路或軟件。I2C總線通訊開始時，控制系統被喚醒。系統喚醒后，不會丟失喚醒前后I2C總線上對通道控制的任何信息。

23、可靠性設計：通道內無電位器、無機械調整部件，在較強的沖擊振動條件下，在較長時間的自然氧化條件下，仍然有良好的電路可靠性。

24、穩定性設計：利用兩個特性非常接近的器件進行對稱性設計，使器件受溫度等因素的影響產生的增量互相抵消掉。在所有器件的物理空間和電路連接被確定后，許多新的寄生電容產生并相對固定，通過軟硬件在線校準，能夠盡量減小信號失真，提高測量精度。
