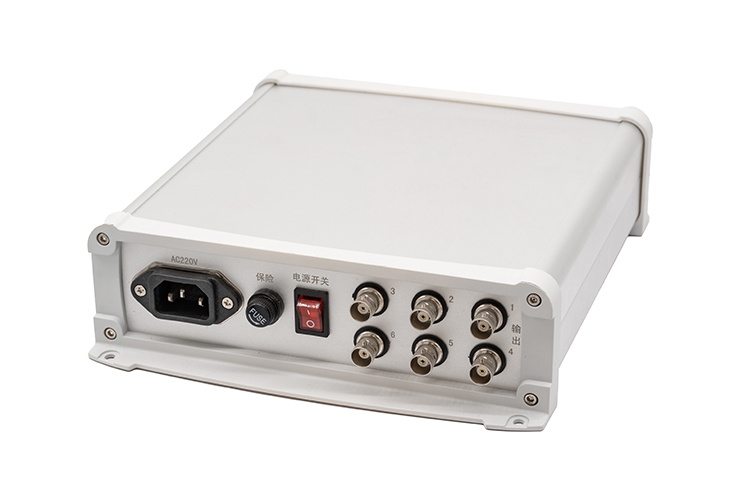

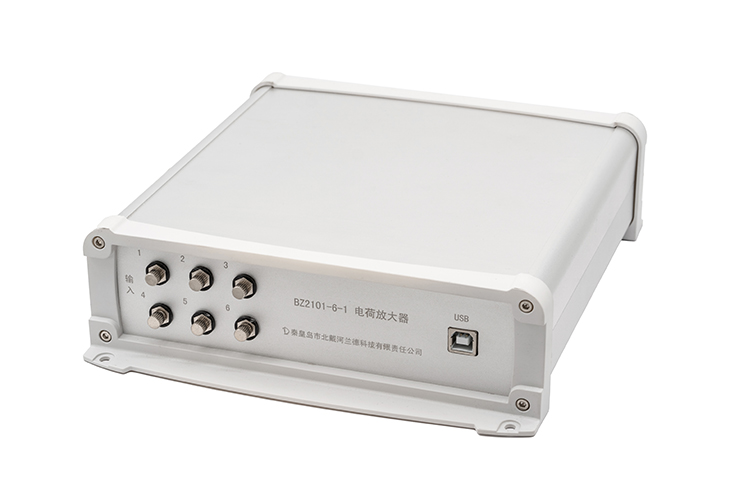

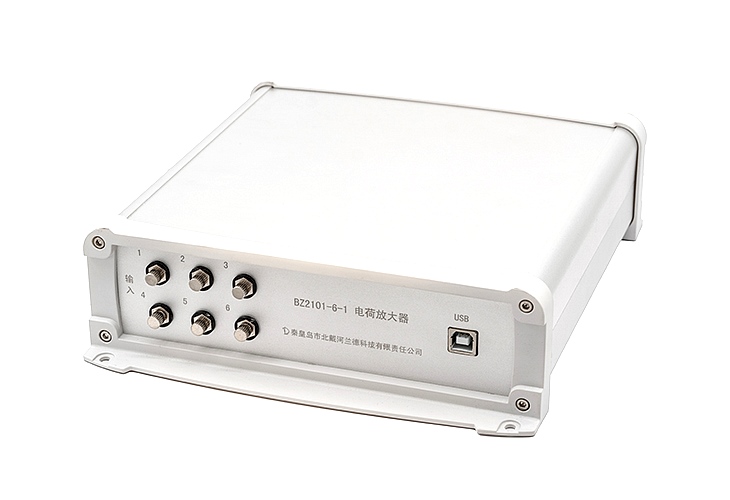

電荷放大器BZ2101

程控型電荷放大器

電荷放大器為模擬信號放大器。專門對電荷、ICP/IEPE、電壓、電流4-20mA輸出的傳感器信號進行放大、高通濾波、低通濾波、抗混濾波、積分功能處理，達到數據采集器要求的模擬信號質量。通過總線技術，可組成龐大的測量系統。

放大器功能和性能模塊化，根據需求自由組合。所有功能操作由計算機程控。操作完成后，自動記憶操作結果。設置完成后，可以脫離計算機使用。

·  電荷輸入范圍：±4.5×105pC，電壓輸入范圍：±4.5V。

·  ICP輸入范圍：4～20V，電流輸入范圍：4～20mA。

·電荷放大倍數：0.01、0.03、0.1、0.3、1、3、10、30、100、300、1000mV/pC。

·電荷轉電壓傳遞系數：0.01、0.1、1、10mV/pC。

· 放大電路傳遞系數：1、10V/V。

·校準電路傳遞系數：1、2、3、10V/V。

·非線性度：±0.1%。

· 精度：0.5%。

· 輸出電壓范圍：±4.5V。

· 噪聲（折合到輸入端）：10μV有效值。

· 帶寬：低通濾波0.16Hz～100kHz。

·低通濾波器轉折頻率：1、2、5、10、20、50、100、200、500、1k、2.5k、5k、10k、20k、50k、100kHz,衰減速率：-12dB/倍頻。

·高通濾波轉折頻率：直通、1、10、100Hz。

·供電電源:220VAC/0.5A。

·環境溫度:-10℃～+45℃。

·通訊接口：USB和RS485標準接口，（單通道只有USB標準接口）。

·外形尺寸:230×160×44mm（1/2/4通道）。440×160×44mm（8通道）

儀器型號分類及功能表：

儀器選型指南：

型號定義：型號-通道數-主模塊號

例1：BZ2101-1-1單通道電荷放大器。

例2：BZ2101-4-34通道ICP放大器。

例3：BZ2103-1-1單通道電荷積分放大器。

例4：BZ2103-6-56通道電荷電壓積分放大器。

例5：BZ2105-2-1雙通道電荷積分濾波放大器。

例6：BZ2105-8-58通道電荷電壓積分濾波放大器。

應用領域：

振動檢測領域。比如電機風機故障診斷以及地震檢測。
